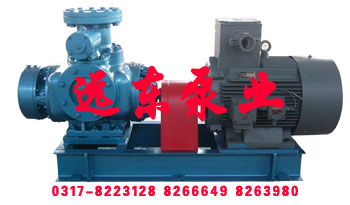

双螺杆泵(吸油泵,沥青泵)的结构特点
双螺杆泵(吸油泵,沥青泵)是外啮合的螺杆泵,它利用相互啮合,互不接触的两根螺杆来抽送液体。
双螺杆泵(吸油泵,沥青泵)作为一种容积式泵,泵内吸入室应与排出室严密地隔开。因此,泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些。同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔,保证密闭,否则就可能有液体从间隙中倒流回去。
双螺杆泵(吸油泵,沥青泵)可分为内置轴承和外置轴承两种形式。在内置轴承的结构型式中轴承由输送物进行润滑。外置轴承结构的双螺杆泵工作腔同轴承是分开的。由于这种泵的结构和螺杆间存在的侧间隙,它可以输送非润滑性介质。此外,调整同步齿轮使得螺杆不接触,同时将输出扭矩的一半传给从动螺杆。正如所有螺杆泵一样,外置轴承式双螺杆泵也有自吸能力,而且多数泵输送元件本身都是双吸对称布置,可消除轴向力,也有很大的吸高。
泵的这些特性使它在油田化工和船舶工业中得到了广泛的应用。外置轴承式双螺杆泵可根据各种使用情况分别采用普通铸铁、不锈钢等 不同材料制造。输送温度可达 250 o C 。泵具有不同方式的加热结构,理论流量可达 2000 立方米 / 小时。
双螺杆泵的特点:
无搅拌、无脉动、平稳的输送各种介质,由于泵体结构保证泵的工作元件内始终存有泵送液体作为密封液体,所有的泵有很强的自吸能力,且能汽液混输。
泵的特殊设计保证了泵有高的吸入性能即很小的 NPSHr 值。
采用独立润滑的外置轴承,允许输送各种非润滑性介质。
卧式、立式、带加热套等各种结构型式齐全,可以输送各种清洁的不含固体颗粒的低粘度或高粘度介质,选用正确的材质,甚至可以输送许多腐蚀性介质。
2.
双螺杆泵(吸油泵,沥青泵)的用途
由
双螺杆泵(吸油泵,沥青泵)的原理知道,对于外置轴承的双螺杆泵,通过轴承定位,两根螺杆在衬套中互不接触,齿侧之间保持恒定的间隙(其间隙值由工况及泵本身规格决定),螺杆外圆与衬套内圆面也保持恒定的间隙不变。两根螺杆的传动由同步齿轮完成。齿轮箱中有独立的润滑,与泵工作腔隔开。这种结构的优点大大拓宽了双螺杆泵的使用范围,即:除了输送润滑性良好的介质外,还可输送大量的非润滑性介质,各种粘度(最高粘度可达 3*106mm/s )的介质以及具有腐蚀性(酸、碱等性质),磨蚀性的液体。
双螺杆泵(吸油泵,沥青泵)由于其恒定间隙的存在以及型线上的特点,其属于非密封型容积泵,因此除了输送纯液体外,还可输送气体和液体的混合物,即汽液混输,这也是双螺杆泵非常独特的优点之一。
双螺杆泵由于结构的独特设计,可以自吸而无须专门的自吸装置,而且由于轴向输送轴流速度较小而具备很强的吸上能力即很小的 NPSHr 值。
双螺杆泵(吸油泵,沥青泵)还可干转。由于运动部件在工作时互不接触,因此短时的干转不会破坏泵元件,这种特点给自动控制的流程提供了极大的方便,但干运转时间受多种因素限制,一般很短。
另外
双螺杆泵(吸油泵,沥青泵)在输送过程中无剪切,无乳化作用,因此不会破坏分子链结构和工况流程中所形成的特定的流体性质,并且由于传动依靠同步齿轮,泵运转噪音低,振动小,工作平稳。
企业名称 |
曾使用泵型号 |
输送介质 |
九江银星造船有限公司 |
3GCL三螺杆泵,KCB齿轮泵,GCN40单螺杆泵 |
原油 |
南京金陵船厂 |
W8.4ZK-85Z0M1W73 , W7T.2ZK-112Z2M1W73
|
原油输送泵 |
江苏扬子江船厂 |
SNH210R54E6.7W21 |
煤焦油 |
南通中远川奇船舶工程公司 |
W5.1ZK-54M1W75 |
燃料油 |
江苏新世纪船舶制造有限公司 |
W6.4ZK-90M1W73 , W6.4ZK-75M1W73
|
扫仓泵 |
江苏顺天船务有限公司 |
W6.4-ZK100Z3M1W73 |
渣油 |
东方兴化市东方造船厂 |
SNH440R46U12.1W2 |
润滑油 |
扬州大洋造船有限公司 |
W5.1Z-65Z1M2W75 |
油墨 |
江西航海仪器厂 |
3GR85*2W23 , 3GR50*4AW23 |
煤油 |
江南造船厂 |
W5.1Z-65Z1M2W75 |
石蜡 |
广州航海船业有限公司 |
W4.1ZK-56M1W73 |
沥青 |
青岛造船厂 |
W6.4ZK-30M1W73 |
扫仓泵 |
上海惠通船舶有限公司 |
SNS210R54E6.7W1 , YCB-40/0.6 |
煤焦油、润滑油 |
上海新四海船舶物资供应有限公司 |
RCB-96/0.28 , RCB-38/0.36 |
酚醛树脂 |
长江轮船总公司吴淞船厂 |
KCB-2500 , KCB-3800 , KCB-5400 , 3GR36*4W21 |
润滑油、燃烧油 |
天津新港船厂 |
3GR70*4W21 , 3GR36*6AAW21 |
柴油 |
山海关船厂 |
SNH940R46E6.7W2 |
原油输送泵 |
山东省威海船厂 |
SMH1700R46E6.7W2 |
煤焦油 |
