型号 Model |
流量 |
工作压力 Mpa |
吸入真空高度 m |
口径 mm |
转速 Nr/min |
配套电机 |
||
L/min |
m 3 /h |
功率 kw |
型号 Model |
|||||
KCG-1/0.6 |
16.6 |
1 |
0.6 |
5 |
Φ25 |
1400 |
1.5 |
Y 90L -4 |
KCG-1.5/0.6 |
25 |
1.5 |
0.6 |
5 |
Φ25 |
1400 |
1.5 |
Y 90L -4 |
KCG-2/0.6 |
33.3 |
2 |
0.6 |
5 |
Φ25 |
1420 |
2.2 |
Y 100L 1-4 |
KCG-3/0.6 |
50 |
3 |
0.6 |
5 |
Φ25 |
1420 |
2.2 |
Y 100L 1-4 |
KCG-5/0.6 |
83.3 |
5 |
0.6 |
5 |
Φ40 |
1420 |
3 |
Y 100L 2-4 |
KCG-6/0.6 |
100 |
6 |
0.6 |
5 |
Φ40 |
1420 |
3 |
Y 100L 2-4 |
KCG-7.5/0.6 |
125 |
7.5 |
0.6 |
5 |
Φ50 |
1440 |
4 |
Y 132M 1-4 |
KCG-10/0.6 |
166 |
10 |
0.6 |
5 |
Φ50 |
1440 |
5.5 |
Y132S-4 |
KCG-12/0.6 |
200 |
12 |
0.6 |
5 |
Φ55 |
960 |
5.5 |
Y 132M2 -6 |
KCG-15/0.6 |
250 |
15 |
0.6 |
5 |
Φ55 |
1440 |
5.5 |
Y132S-4 |
KCG-18/0.6 |
300 |
18 |
0.6 |
5 |
Φ70 |
960 |
5.5 |
Y 132M2 -6 |
KCG-29/0.6 |
480 |
28 |
0.6 |
5 |
Φ70 |
1460 |
11 |
Y 160M -4 |
KCG-38/0.6 |
633 |
38 |
0.6 |
5 |
Φ100 |
970 |
15 |
Y 180L -6 |
KCG-58/0.6 |
960 |
58 |
0.6 |
5 |
Φ100 |
1470 |
22 |
Y 180L -4 |
三、KCG高温齿轮油泵的工作原理
1 、外啮合齿轮油泵的工作原理
啮合的齿轮在泵体内旋转时,齿轮不断进入和退出啮合。在吸入室 A, 轮齿逐渐退出啮合状态,这样吸入室的容积逐渐增大,压力降低,液体在液面压力的作用下进入吸入室,随齿轮齿间进入排出室
B 。在排出室,轮齿又逐渐进入啮合状态,齿轮的齿间逐渐被齿轮的轮齿占据,排出室的容积减少,排出室内液体压力升高,于是液体从泵的排出口被排出泵外,齿轮连续旋转,上述过程不断进行,形成连续的输油过程。

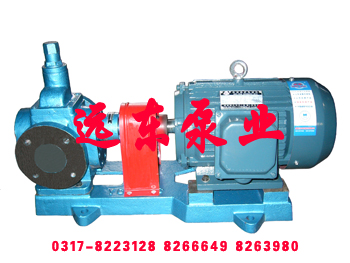

2 、KCG高温齿轮油泵的结构
泵主要由泵体、齿轮、轴、轴承、安全阀、前盖、后盖、密封部件、联轴器等部件组成。
设有安全阀的泵,当排油管路的液压值超过泵的规定时,安全阀开启,保证泵及原动机不致因压力过高而受到损坏。
轴端密封有三种形式:填料密封、机械密封,用户可根据具体的使用条件选用合适的密封结构。
泵有良好的自吸性,泵内运动部件利用输送的液体实现润滑,工作时可以不加引液和润滑剂。
四、KCG高温齿轮油泵安装
1 、泵安装前应检查泵和电机在运输过程中是否受到损坏,如电机是否受潮,泵的进出口防尘盖是否损坏而使污物进入泵腔内等。
2 、泵在搬运过程中,应选择合适起吊位置,减少泵的变形。
3 、泵的底座应固定在牢固的基础上,以免产生振动影响泵的正常工作。
4 、泵的进口管路应清理干净不得存有硬颗粒等杂物。
5 、管路口径一般不小于泵的进出口口径,进油管应进来短,并减少弯路。必要时在进油口安装金属过滤网,过滤网的有效面积不应小于管路过流面积的 3 倍。
6 、安装时,不得用泵来承担管路的重量。
7 、用手转动联轴器,泵应转动灵活,不得有过紧或轻重不均的现象,如有应立即排除。
五、开机
1 、开机前应检查泵轴转动是否灵活,有无卡阻的现象,进、出口管道上的阀门是否开启,泵的旋转方向是否正确。
2 、长时间没有使用的泵开机前应向泵腔中注入一定量的润滑液,以减少泵在吸油过程中的干摩擦,并可提高泵自吸性能。
3 、开机后如有不正常的噪音或过热现象,应立即停车检查。
4 、检查泵轴端有无泄露现象,如:对填料密封应适量调整压紧盖,其他密封则应拆机检查。
5 、若输送热油,在开车时应均匀预热,预热时利用被输送的介质不断通过泵体进行的。预热标准:吸入口油温不得高于泵体温度 40 ℃ ,预热的升温速度控制在小于 40 ℃ / 小时,在预热时应将固定泵体的螺栓松开,预热完毕,将其拧紧。在预热过程中应注意观察泵的运行情况,一旦发生不良情况,应立即停泵检查。
6 、泵停机时,首先切断电源,然后关闭进出口管道上的阀门,避免造成泵倒转。
7 、KCG高温齿轮油泵经长期使用,压力流量明显下降时,应拆泵检查,更换其已磨损的零部件。
