一、双螺杆泵的结构：
•  双螺杆泵有密封和非密封型两类。
  •  密封型
     •  由渐开线和摆线组合而成
     •  其 η v 略逊于摆线啮合的螺杆泵
     •  但能使工艺简化，成本降低。
  •  非密封型
     •  采用两根 D 相同、单头、定螺距、矩形或梯形齿形的螺杆
     •  不能形成完全封闭的啮合线，属于非密封型螺杆泵。
     •  为减少漏泄，需增加导程数，又要限制螺杆的长度，故不得不减小螺旋的升角，从而导致螺杆自锁。
     •  因此，传递扭矩需靠齿轮，主动和从动螺杆彼此不直接接触。
二、双螺杆泵的工作原理

  •  外轴承式 - 同步齿轮和轴承装在泵体外面，单独润滑
  •  内轴承式 - 齿轮和轴承置于泵体内部

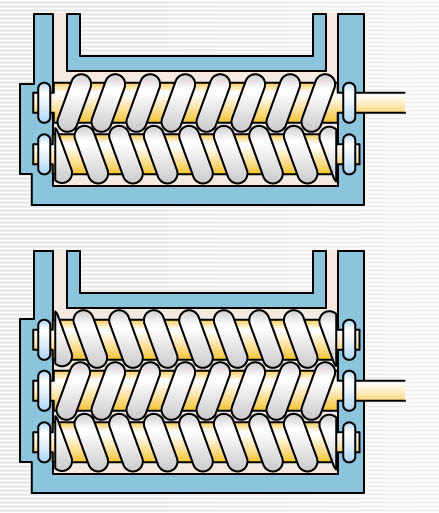

  • 上图是两侧吸入、中间排出结构，轴向力可基本平衡。
